一、执行标准

GB/T 13033.1-2007/IEC 60702-1：2002 额定电压750V及以下矿物绝缘防火电缆

二、产品用途

适用于额定电压450/750V易受着火蔓延影响或火灾直接影响等场所电力传输，和额定电压450/750V

易受着火蔓延影响或火灾直接影响等场合控制、监控回路及保护线路，场合多用于高层建筑、地铁、

车站、机场、电站、医院和商场等相对封闭或人员集中的重要建筑和设施内。

1、电缆安装时的环境温度：
具有非金属护套的电缆，安装时的环境温度应不低于0℃；
2、电缆安装时的最小弯曲半径
表1 电缆弯曲半径
电缆外径（mm）    电缆最小弯曲半径    靠近连接盒和终端的电缆最小弯曲半径
D≤12    6D    4D
12＜D≤20    10D    8D
20＜D≤40    15D    13D
D＞40    20D    18D
注：D为电缆的实际外径
3、工作温度
电缆正常运行时导体的最高温度为90℃，短路时（最长持续5s时）导体的最高温度为250℃，工作的环境温度：-40℃～250℃。
4、耐火特性
表2 电缆的耐火特性
电缆外径（mm）    试验特性
D≤20    按照BS6387规定的C、W、Z进行试验，线路保持完整
D＞20    按照BS8491规定进行试验，线路保持完整

电缆型号和产品表示方法

1.1  系列代号

布线用矿物绝缘电缆                                                                B

1.2  导体代号

铜导体                                                                           T

1.3  护套代号

铜护套                                                                           T

铜合金护套                                                                       TH

1.4  外套代号

聚氯乙烯外套                                                                      V

聚烯烃外套                                                                        Y

1.5     结构特征代号

轻型                                                                       Q

重型                                                                       Z

1.6     阻燃特性代号

无卤低烟                                                                    WD

2    产品表示方法 产品用型号、额定电压、规格及标准编号组成。

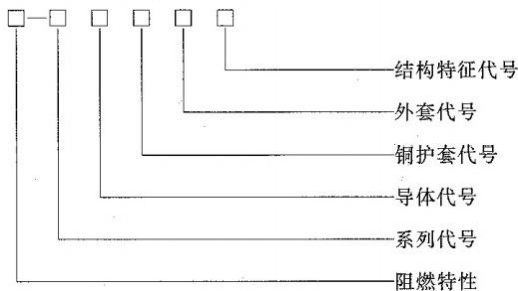

2.1     产品型号组成 产品型号的组成和排列顺序如下：

2.2     产品表示示例

示例1:轻型铜芯铜护套矿物绝缘电缆，额定电压500 V,单芯，1.5 mm²；表示为： BTTQ-500    1×1.5   GB/ T 13033.1—2007

示例2:重型铜芯铜护套矿物绝缘无卤低烟外套电缆，额定电压750 V,单芯，120 mm²；表示为： WD-BTTYZ-750   1×120   GB/T  13033.1—2007
